鹿ノ台中学校

現在のページ： https://www.a-yamade.co.jp/case/detail/497

校舎の「ゼロエネルギー化」に貢献する断熱防水と太陽光設置

施工のポイント

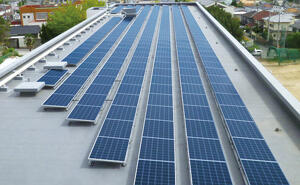

本事例では連結ディスクADCを用いた太陽光モジュールの設置・固定が行われています。連結ディスクADCを用いた場合、パラペットを超えない高さに納まる「モジュールの低設置」が可能。配置においては、モジュールによって生じる影を考慮し、かつ、メンテナンス時の歩行スペース確保のため、適切なクリアランスを確保します。

解説

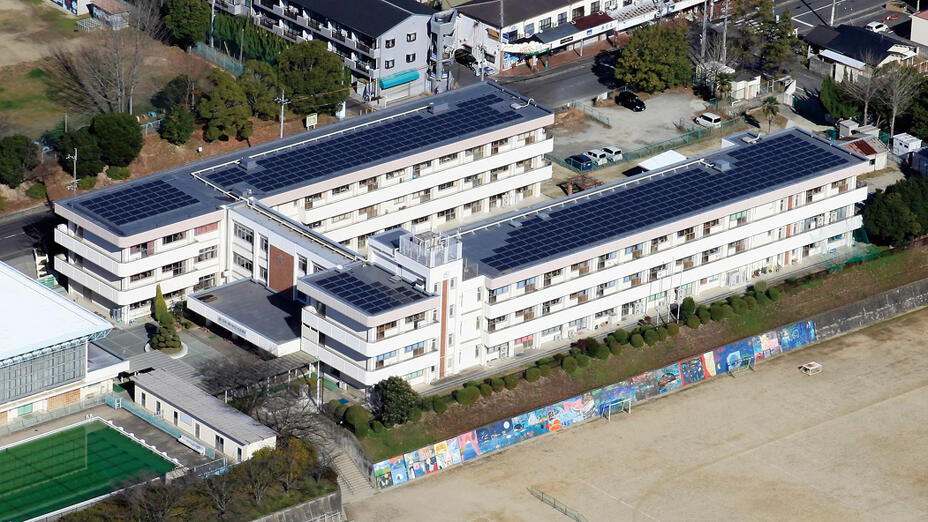

生駒市立鹿ノ台中学校は、学校施設のゼロエネルギー化を目指す「スーパーエコスクール実証事業」に選ばれた学校です。本事例においてリベットルーフ断熱防水が採用され、あわせて連結ディスクADCを用いた太陽光モジュールの設置も行われました。設置ワット数は約103キロワットにものぼります。外断熱工法による空調負荷の低減とあわせて、省エネ化のソリューションを提供しました。 （現場レポート29号に掲載）

構造	RC造
仕様・規模	MIH-SGM15S 南校舎　約1100m2 北校舎　約900m2 設置ワット数：103.2kW
施主	生駒市
設計・監理	株式会社京成設計
施工	防水工事について（鹿ノ台中学校スーパーエコスクール校舎（北館）改修工事） 株式会社米杉建設 電気工事について（鹿ノ台中学校スーパーエコスクール太陽光発電設備設置工事） 大東電気工業株式会社
防水施工	株式会社ミズノ
販売代理店
電気工事	大東電気工業株式会社
施工時期	2015年2月〜9月
建物の種類	学校教育施設
新築／改修
断熱仕様	外断熱工法
機能
