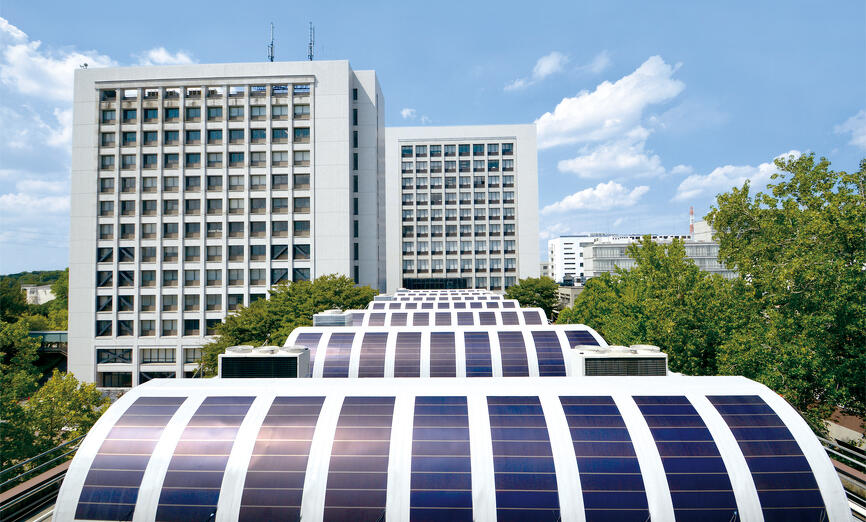

中部大学19号館エコキャンパス

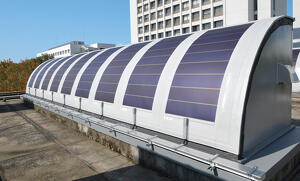

ボールト状の屋根に「リベットルーフソーラーシート」を設置した事例

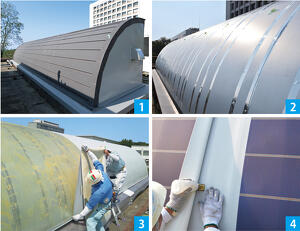

屋上にあるボールト状の明かりとり部分に、防水シート一体型薄膜モジュール「リベットルーフソーラーシート」が設置されました。既存屋根部分に鉄板を用いて段差をなくし、リベットルーフ防水シートを接着固定。その後、リベットルーフソーラーシートを溶着固定し施工しました。

設置に当たっては、発電量のシュミレーションも実施。 30度設置を100%とした場合、ボールト状の屋根に設置した場合、約90%の発電量という結果を得ました(シュミレーションソフト「ソーラープロ」で検証)。（現場レポート27号に掲載）

構造	S造
仕様・規模	接着工法 F-SGM15　約210m2 リベットルーフソーラーシート　63枚設置ワット数　6.4kW
施主	中部大学
設計・監理	中部大学
施工	高砂熱学工業株式会社
防水施工	東海物産株式会社
販売代理店
電気工事
施工時期	2013年7月
建物の種類	学校教育施設
新築／改修
断熱仕様	非断熱工法
機能
