倉改市立連島南小学校屋内運動場屋根ほか改修工事

現在のページ： https://www.a-yamade.co.jp/case/detail/695

ボールト形状の瓦棒屋根をLCS-R工法で改修。　 断熱材2枚重ねで高断熱化を実現。

施工のポイント

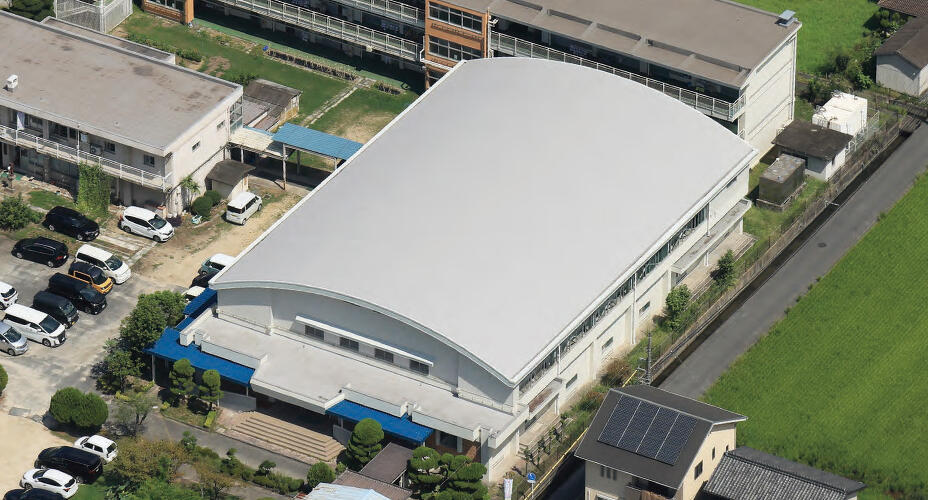

小学校の体育館をLCS-R工法を用いて防水改修を行った事例です。ボールト形状の瓦棒屋根に対して、断熱材を２枚重ねる高断熱仕様が採用されました。大屋根から軒先側溝部まで1枚の大きなシートで包み込むことで水密性の高い防水層を構築しています。

解説

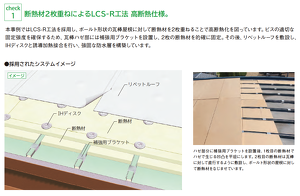

本事例ではLCS-R工法を採用し、ボールト形状の瓦棒屋根に対して断熱材を2枚重ねることで高断熱化を図っています。ビスの適切な固定強度を確保するため、瓦棒ハゼ部には補強用ブラケットを設置し、2枚の断熱材を的確に固定。その後、リベットルーフを敷設し、IHディスクと誘導加熱接合を行い、強固な防水層を構築しています。

備考

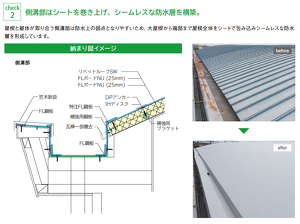

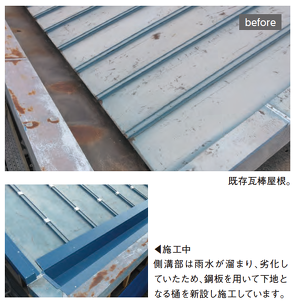

屋根と躯体が取り合う側溝部は防水上の弱点となりやすいため、大屋根から端部まで屋根全体をシートで包み込みシームレスな防水層を形成しています。

構造	S造
仕様・規模	LCS-R工法　MIHD-SW15NU：1,050㎡ アンカー固定断熱工法　MIHD-SGM15NU：143㎡
施主	倉敷市公共建築課
設計・監理
施工	東洋建設工業株式会社
防水施工
販売代理店	化研マテリアル株式会社
電気工事
施工時期	2023.6～10
建物の種類	学校教育施設
新築／改修
断熱仕様	外断熱工法
