住友電気工業（株）伊丹製作所TTC太陽光発電設備工事

現在のページ： https://www.a-yamade.co.jp/case/detail/704

「LCS工法」を改修する「LCS-R2工法」の採用事例。 太陽光設備の撤去・再設置を実施。

解説

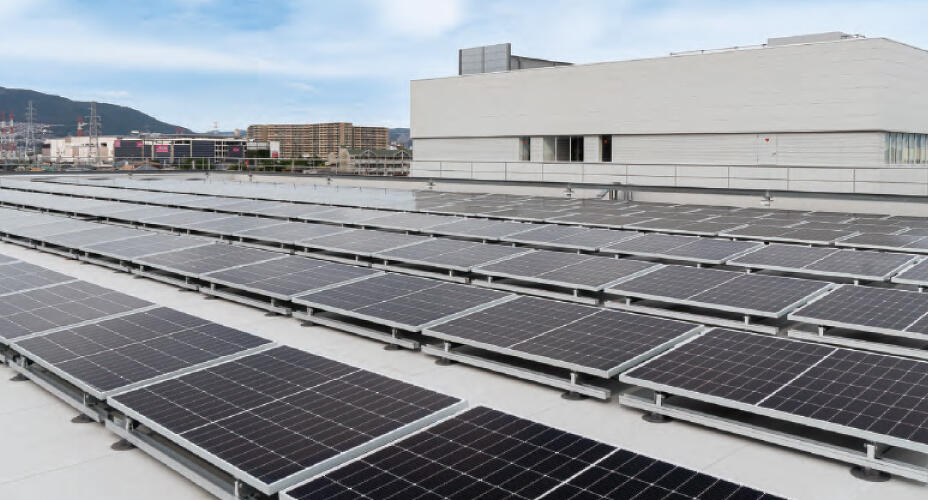

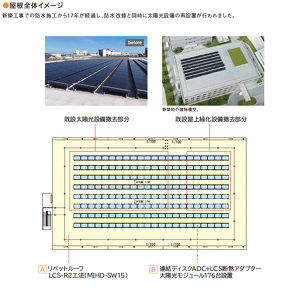

本事例は、新築時にリベットルーフ「LCS工法」と「エネブリッドシステム」を用いて、防水施工と太陽光設備設置が行われた建物です。既設太陽光設備を撤去し、「LCS-R２工法」で防水改修を実施。その後、乾式鋼製基礎「連結ディスクADC」を使用し、太陽光設備の再設置を行った事例です。

備考

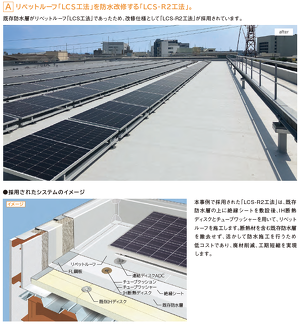

採用された「LCS- R2工法」は、既存防水層の上に絶縁シートを敷設後、IH断熱ディスクとチューブワッシャーを用いて、リベットルーフを施工します。断熱材を含む既存防水層を撤去せず、活かして防水施工を行うため低コストであり、廃材削減、工期短縮を実現します。

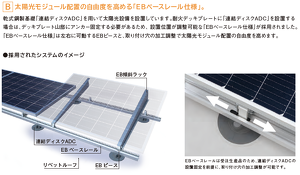

乾式鋼製基礎「連結ディスクADC」を用いて太陽光設備を設置しています。耐火デッキプレートに「連結ディスクADC」を設置する場合は、デッキプレート山部にアンカー固定する必要があるため、 設置位置が調整可能な「EBベースレール仕様」が採用されました。「EBベースレール仕様」は左右に可動するEBピースと、取り付け穴の加工調整で太陽光モジュール配置の自由度を高めます。

構造	S造
仕様・規模	LCS-R2工法 MIHD-SW15：1,500㎡ EBベースレール仕様：73kW
施主	住友電気工業株式会社
設計・監理
施工	株式会社竹中工務店
防水施工	フタバ興業株式会社
販売代理店
電気工事	住友電設株式会社
施工時期	2024.2～5
建物の種類	オフィスビル
新築／改修
断熱仕様	非断熱工法
